Guía rápida de instalación SPV IND 3000, 50 a 530 kA

Lista de verificación del contenido de la caja

√ Equipo SPV-IND 3000 (50~530 kA)
√ Guía Rápida de Instalación
√ Hoja de Garantía

Por favor verifique que todo el material listado anteriormente se encuentre dentro de la caja, si por algun motivo, no encuentra alguno de los elementos de la lista de verificación, no dude en llamarnos al: 812 085 8045 o enviar un mail a: [e-mail].

 Guía de Instalación rápida SPV-IND 3000, 50 ~ 530 kA

1. Desempaque el equipo.

2. Confirme el contenido de la caja de acuerdo a la lista de verificación y que el equipo no presente daño físico.

Precaución: antes de conectar su equipo Industronic revise que el voltaje de línea a neutro no exceda el voltaje nominal de los equipos SPV-IND.

3. Los cables de la instalación eléctrica deben estar canalizados en electroductos o tubos para cableado diseñados para el transporte de cables de potencia; asegúrese de nunca dejar sueltos, flojos o sin sujeción dichos cables.

4. Fije su equipo SPV-IND lo más cerca posible al tablero eléctrico, (a no más de un metro de distancia).

5. Para su instalación se requiere un interruptor de circuito derivado de 30 A de 3 polos para sistemas trifásicos.

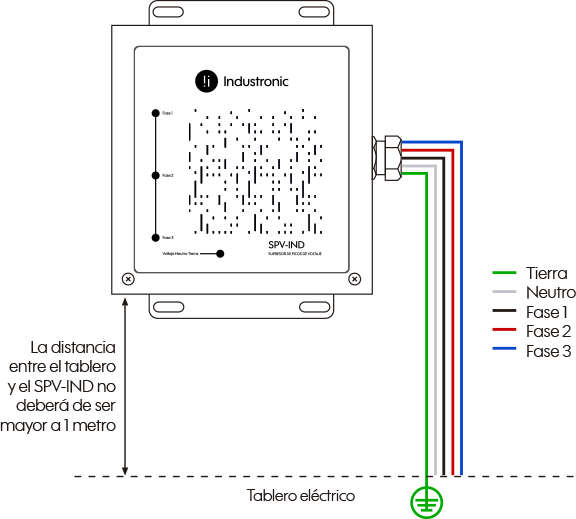

6. Ubicación del SPV-IND 3000.

7. Diagrama de cableado del SPV-IND 3000.

8. Instalación del SPV-IND 3000 en tablero eléctrico.

9. Después de haber realizado la instalación del equipo SPV-IND 3000 (50 ~530 kA), encienda nuevamente su instalación eléctrica, ahora su instalación se encuentra protegida.

10. Al momento de conectar el equipo SPV-IND 3000 (50 ~530 kA) la alerta visual debe  encender en rojo y después de dos segundos cambiar a verde, si por alguna razón la alerta visual no cambia de color o no enciende, revise las conexiones y encienda nuevamente, si el problema persiste, póngase en contacto con su distribuidor autorizado.
